Kiến thức ngành

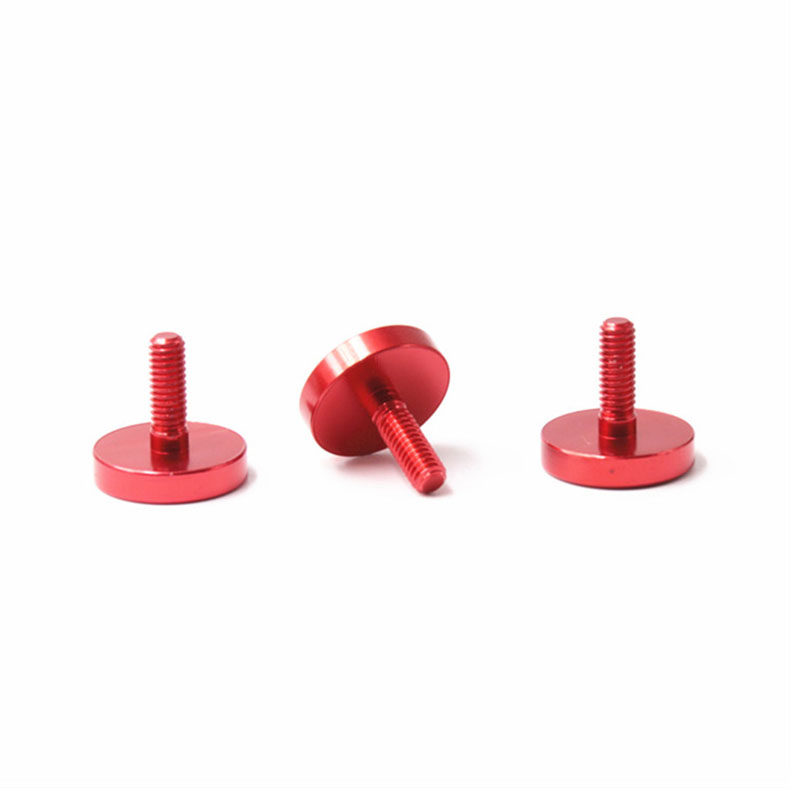

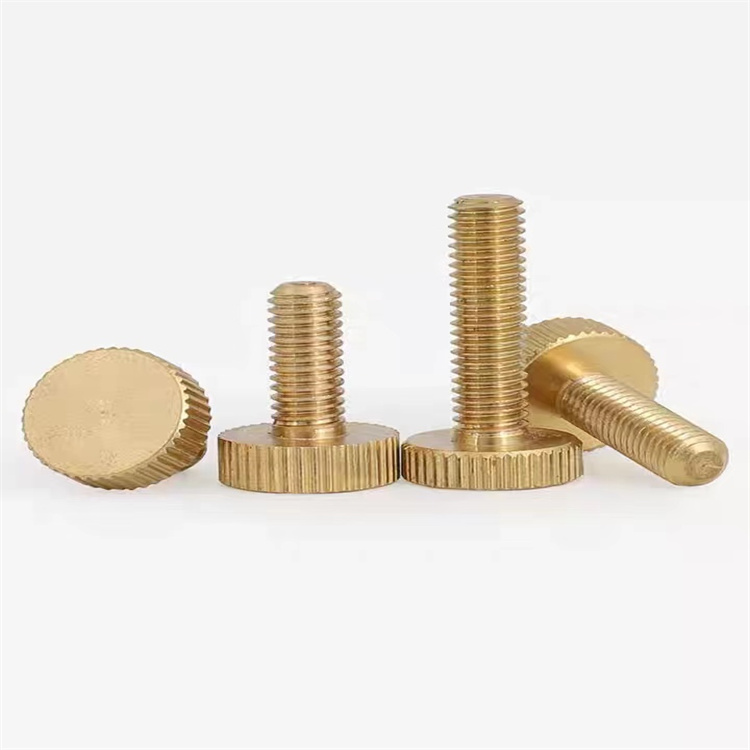

Vít ngón tay cái đầu phẳng Góc mũi khoan - Tại sao 82° và 90° không thể hoán đổi cho nhau

Góc mũi khoan của vít có đầu phẳng là một trong những kích thước thường bị xác định sai nhất trong các cụm dây buộc bảng điều khiển, tuy nhiên hậu quả của nó là ngay lập tức và có thể đo lường được. Vít đầu phẳng loại inch tuân theo tiêu chuẩn góc bao gồm 82° (ASME B18.6.3), trong khi vít đầu phẳng hệ mét tuân theo tiêu chuẩn 90° (ISO 7046 / DIN 965). Khi một vít và mũi khoan tiếp xúc của nó được cắt theo các góc khác nhau, tiếp điểm vòng bi sẽ chuyển từ tiếp xúc toàn bề mặt sang đường hình khuyên hẹp - ở vành ngoài hoặc cổ trong của đầu, tùy thuộc vào hướng không khớp.

Tiếp xúc đường dây thay vì tiếp xúc bề mặt có hai hậu quả trực tiếp. Đầu tiên, diện tích kẹp hiệu quả giảm tới 70%, nghĩa là bảng điều khiển có thể dịch chuyển sang hai bên dưới tải trọng mà cụm lắp ráp chính xác sẽ giữ cố định. Thứ hai, ứng suất tập trung tại đường tiếp xúc làm tăng tốc độ biến dạng cục bộ của cả đầu vít và vật liệu tấm chìm - đặc biệt có vấn đề ở các tấm nhôm, nhựa hoặc kẽm đúc nơi vật liệu mềm hơn vít. Trong các ứng dụng vít có ngón cái được mở và đóng lại nhiều lần, sự biến dạng này tiến triển theo từng chu kỳ, cuối cùng khiến cho phần đầu tựa vào bề mặt bảng điều khiển một cách rõ ràng ngay cả khi được siết chặt hoàn toàn. Việc chỉ định rõ ràng góc mũi khoan trên bản vẽ mua sắm - thay vì dựa vào các giả định "tiêu chuẩn" - sẽ loại bỏ hoàn toàn chế độ lỗi này.

Công ty TNHH Công nghệ Phần cứng Tô Châu Anzhikou gia công các mũi khoan vít có đầu phẳng bằng cách sử dụng tâm tiện CNC giữ góc bao gồm trong phạm vi ±0,5°, với phép đo quang học trong quá trình xác nhận sự phù hợp. Đối với những khách hàng cung cấp tấm được sản xuất theo tiêu chuẩn cụ thể, nhóm kỹ thuật của Anzhikou sẽ tham khảo chéo thông số kỹ thuật của mũi khoan của tấm trước khi sản xuất để đảm bảo khả năng tương thích hoàn toàn về góc độ.

Hình học chuyển tiếp từ đầu đến chân ảnh hưởng như thế nào đến hiệu suất vít ngón tay cái dưới tải trọng ngang

Trong hầu hết các ứng dụng buộc bằng tay, vít ngón tay cái được giả định chỉ chịu tải trọng kẹp dọc trục. Trong thực tế, các cụm bảng điều khiển thường xuyên chịu các lực ngang do xử lý, chênh lệch giãn nở nhiệt giữa bảng và khung hoặc rung lắc do rung động. Hình dạng của quá trình chuyển đổi từ đầu đến thân - bán kính phi lê hoặc đường cắt ở điểm nối - xác định cách vít phân phối các ứng suất uốn ngang này và liệu vết nứt do mỏi có bắt đầu ở vùng đó hay không.

Một vết cắt sắc nét ở điểm nối đầu-thân tập trung ứng suất uốn tại một mặt cắt ngang duy nhất và là vị trí bắt đầu mỏi đã biết, đặc biệt là ở các vít thép không gỉ chịu tải trọng chu kỳ. Bán kính phi lê rộng - thường là 0,1 × đến 0,15 × đường kính thân - phân phối lại độ dốc ứng suất trên khối lượng vật liệu lớn hơn và kéo dài tuổi thọ mỏi một cách đáng kể. Đối với vít có đầu phẳng, miếng phi lê này được giấu một phần trong bảng chìm, có nghĩa là việc kiểm tra bằng mắt không thể xác nhận sự hiện diện của nó; nó phải được xác minh kích thước trong quá trình kiểm tra sắp tới bằng máy chiếu biên dạng hoặc CMM.

Chiều rộng bề mặt ổ trục dưới đầu cũng đóng một vai trò trong khả năng chịu tải ngang. Bề mặt chịu lực rộng hơn — khu vực hình khuyên phẳng giữa thành mũi khoan và thân — làm tăng cánh tay đòn có sẵn để chống rung chuyển, làm cứng khớp một cách hiệu quả chống lại sự dịch chuyển góc. Đối với vít có đầu phẳng có đường kính nhỏ (M3 trở xuống, hoặc # 6 trở xuống với kích thước inch), bề mặt ổ trục này có thể cực kỳ hẹp và việc chỉ định chiều rộng ổ trục tối thiểu ngoài góc đầu trở nên quan trọng đối với các ứng dụng có chu kỳ cao hoặc tiếp xúc với rung động.

Giới hạn mô-men xoắn cho vít ngón tay cái điều khiển bằng tay - Đặt kỳ vọng về lực kẹp thực tế

Một lỗi thiết kế dai dẳng trong các tổ hợp sử dụng vít có ngón tay cái là giả định rằng mô-men xoắn tác dụng bằng ngón tay sẽ đạt được tải trước kẹp có ý nghĩa tương đương với các ốc vít điều khiển bằng dụng cụ. Các nghiên cứu công thái học đặt mô-men xoắn kẹp ngón tay cái và ngón trỏ trung bình ở người lớn vào khoảng 0,3 đến 0,9 N·m để hoạt động bền vững, với mức cao nhất lên tới 1,4 N·m cho những nỗ lực ngắn trên đầu có khía. Để tham khảo, bu lông M4 tiêu chuẩn được siết chặt ở mức tải kiểm chứng 70% cần khoảng 2,8 N·m. Khoảng cách này có ý nghĩa trực tiếp đối với thiết kế chung.

Vít ngón cái không được là bộ phận kẹp chính trong các mối nối phụ thuộc vào ma sát để truyền tải trọng cắt giữa các tấm. Vai trò thích hợp của chúng là duy trì vị trí - giữ tấm che áp vào bề mặt tiếp xúc của nó để tránh rung lắc, duy trì lực nén của miếng đệm EMI trong phạm vi hoạt động của nó hoặc giữ cho cửa bản lề không bị mở - không phải chuyển tải trọng kết cấu. Khi các nhà thiết kế chỉ định các vít có ngón tay cái kỳ vọng chúng sẽ kẹp với độ tin cậy tương tự như vít máy có mô-men xoắn, kết quả là các báo cáo hiện trường về các tấm bị rung lỏng, các miếng đệm không bịt kín hoặc các nắp có thể bị dịch chuyển do áp lực của tay.

Các giá trị tham chiếu sau đây giúp thiết lập các tham số thiết kế thực tế khi chỉ định vít có đầu phẳng trong cụm bảng điều khiển:

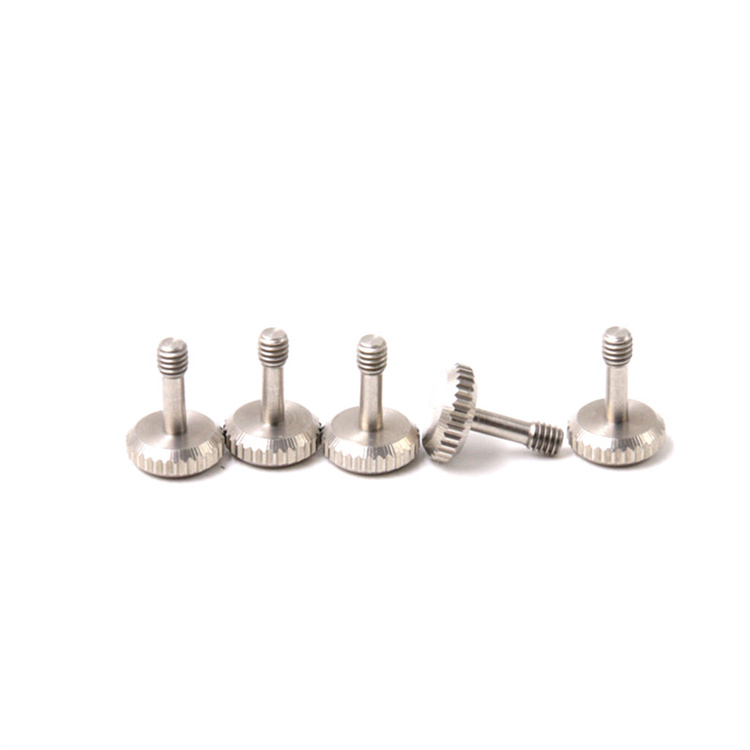

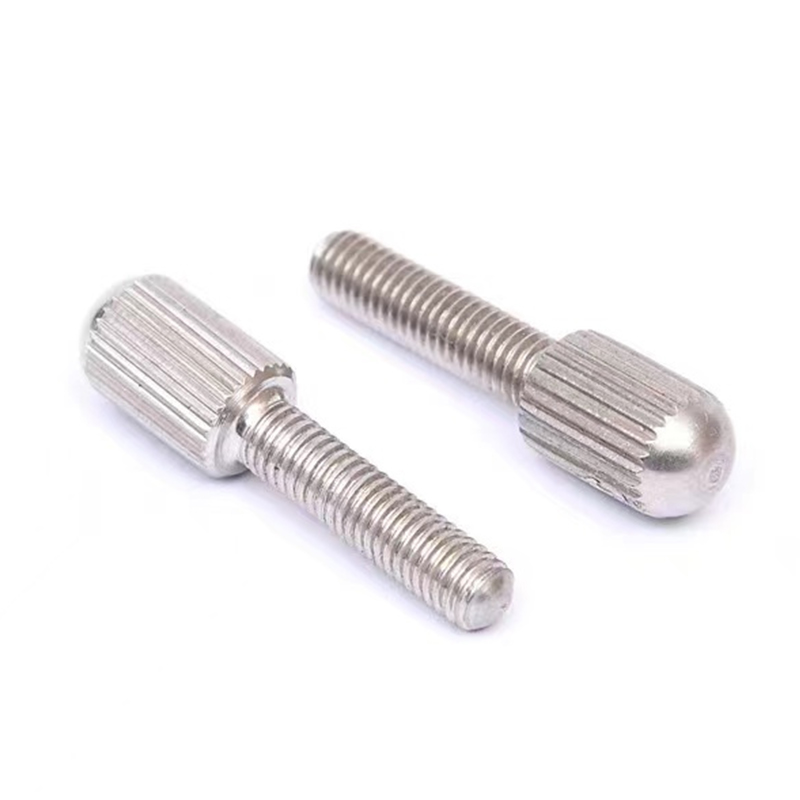

Các giá trị này giả định đầu có khía với bề mặt bám thích hợp. Đầu trơn hoặc bị mòn làm giảm mô-men xoắn có thể đạt được từ 30–50%, điều này làm dịch chuyển hoàn toàn nhiều ứng dụng ra khỏi cửa sổ mô-men xoắn chức năng của chúng. Đây là lý do tại sao tình trạng khía là thông số kỹ thuật liên quan đến bảo trì, không chỉ là thông số thẩm mỹ, dành cho vít dạng ngón cái được sử dụng thường xuyên trong suốt thời gian sử dụng của chúng.

Cấu hình vít ngón tay cái đầu phẳng không tiêu chuẩn và khi nào công cụ tùy chỉnh được hợp lý

Vít ngón tay cái đầu phẳng trong danh mục tiêu chuẩn bao gồm một phạm vi kích thước, bước ren và đường kính đầu được xác định rõ ràng, nhưng những hạn chế về thiết kế sản phẩm thường đẩy các ứng dụng ra ngoài phạm vi đó. Đường kính đầu mở rộng để có diện tích kẹp lớn hơn, các đầu có biên dạng thu nhỏ để có khoảng hở bảng mỏng, các đầu có rãnh cộng với khe kết hợp cho cả truyền động bằng tay và dụng cụ, cũng như chiều dài cán tùy chỉnh cho độ dày xếp chồng bảng cụ thể đều là những yêu cầu chung mà các sản phẩm trong danh mục không thể đáp ứng. Hiểu được khi nào công cụ tùy chỉnh là hợp lý về mặt kinh tế so với khi nào một mặt hàng trong danh mục có khả năng điều chỉnh thiết kế là đủ là một quyết định mua sắm thực tế có ảnh hưởng đến cả chi phí đơn vị và thời gian thực hiện.

Dụng cụ tùy chỉnh dành cho vít có đầu phẳng có đầu nguội trở nên hợp lý về mặt chi phí khi đáp ứng các điều kiện sau:

• Khối lượng hàng năm vượt quá khoảng 5.000–10.000 chiếc - dưới ngưỡng này, chi phí khấu hao dụng cụ cho mỗi chiếc thường vượt quá mức phí bảo hiểm của một mặt hàng trong danh mục đã sửa đổi hoặc mặt hàng thay thế được gia công bằng CNC
• Kích thước phi tiêu chuẩn nằm ở hình học đầu nguội (đường kính đầu, chiều cao đầu, OD khía) chứ không phải ở các tính năng phụ - dụng cụ gia công đầu nguội tăng thêm chi phí tương đối khiêm tốn so với mức tiết kiệm trên mỗi sản phẩm về khối lượng, trong khi các tính năng CNC thứ cấp có thể được thêm vào phôi tiêu chuẩn mà không cần khuôn đầu đề mới
• Ứng dụng này có thời hạn sản xuất được xác định trong nhiều năm — các thiết kế vít vặn trong thiết bị giá đỡ, thiết bị đo kiểm và vỏ công nghiệp thường ổn định trong 5–10 năm, cho đủ thời gian để khấu hao khoản đầu tư dụng cụ
• Các yêu cầu về chức năng không thể được đáp ứng bằng quá trình xử lý sau phôi tiêu chuẩn - nếu đường kính đầu bị hạn chế, tiện thứ cấp có thể mở nó đến đường kính lớn hơn nhưng không thể tăng vật liệu trong phôi gia công nguội; một khuôn mới là lựa chọn duy nhất

Công ty TNHH Công nghệ Phần cứng Tô Châu Anzhikou đã tích lũy hơn 20 năm kinh nghiệm tùy chỉnh trục vít phi tiêu chuẩn, với đội ngũ kỹ thuật gồm 10 chuyên gia đánh giá bản vẽ của khách hàng để xác định lộ trình sản xuất hiệu quả nhất về mặt chi phí - cho dù đó là phôi tiêu chuẩn đã sửa đổi, khuôn dập nguội mới hay bộ phận tiện CNC từ phôi phôi. Đối với khách hàng xuất khẩu sang các thị trường trên khắp Châu Á, Châu Âu và Bắc Mỹ, Anzhikou cũng cung cấp tài liệu tuân thủ về kích thước phù hợp với các tiêu chuẩn khu vực có liên quan, giảm gánh nặng cho quy trình kiểm tra đầu vào của chính khách hàng.
