Kiến thức ngành

Giới hạn tải trọng làm việc Giảm dần khi chịu tải góc - Khía cạnh bị hiểu sai nhất về thông số kỹ thuật của Eye Bolt

Mỗi danh mục bu lông mắt đều liệt kê Giới hạn tải trọng làm việc (WLL) - nhưng giá trị đó chỉ áp dụng cho tải trọng trục thẳng hàng, nghĩa là tải trọng tác động trực tiếp dọc theo trục thân với mắt định hướng vuông góc với hướng tải trọng. Trong thực tế, cấu hình giàn và nâng hiếm khi đạt được sự căn chỉnh trục hoàn hảo và WLL xuống cấp nhanh chóng khi góc tải lệch khỏi phương thẳng đứng. Việc giảm mức định mức này không phải là mức đệm giới hạn an toàn - nó là sự cần thiết về mặt kết cấu do ứng suất uốn được tạo ra tại vùng chuyển tiếp từ chân đến mắt, đây là vị trí chịu ứng suất cao nhất trong toàn bộ dây buộc khi chịu tải ngoài trục.

ASME B30.26 và các tiêu chuẩn Châu Âu tương đương (EN 1677-1) công bố các hệ số suy giảm phải được áp dụng cho WLL định mức dựa trên góc giữa hướng tải và trục chuôi bu lông mắt. Việc giảm xếp hạng là phi tuyến tính và dốc hơn hầu hết người dùng mong đợi:

Giải pháp cho các ứng dụng yêu cầu tải góc là vai (hoặc cổ) chốt mắt , trong đó mặt bích được gia công ở chân chuôi truyền mô men uốn vào bề mặt tiếp xúc thay vì tập trung vào điểm nối ren-thân. Bu lông mắt vai duy trì WLL cao hơn ở các góc lên tới 45° và là thông số kỹ thuật chính xác cho cấu hình dây treo nhiều chân nơi không thể kiểm soát được góc tải. Bu lông mắt trơn không có vai chỉ nên được chỉ định cho thang máy thẳng đứng nơi hình dạng có thể được đảm bảo - một điều kiện ít phổ biến hơn khi sử dụng tại hiện trường so với ảnh chụp danh mục gợi ý.

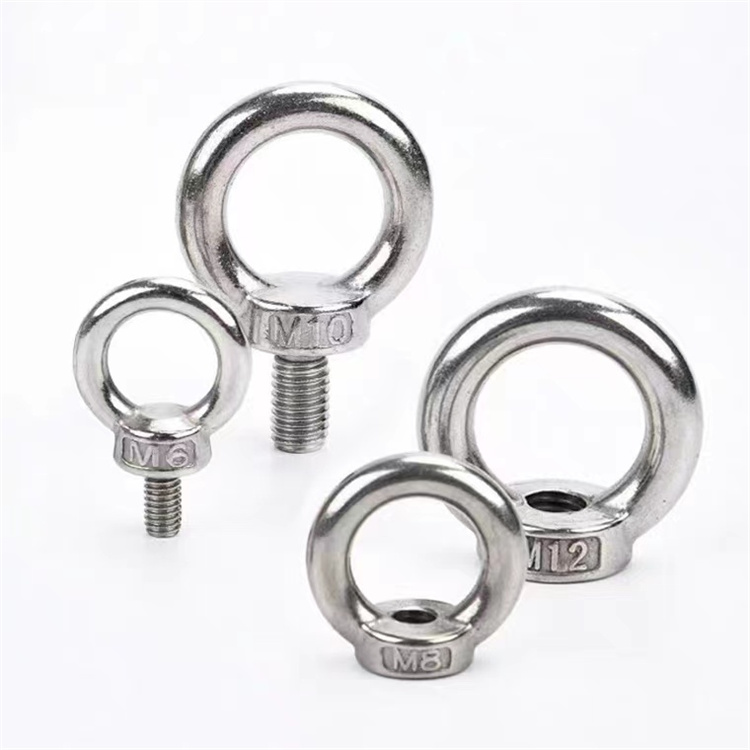

Lựa chọn cấp độ thép không gỉ cho bu lông mắt - 304 so với 316 so với song công trong dịch vụ ăn mòn

Bu lông mắt bằng thép không gỉ thường được chỉ định cho môi trường ngoài trời, biển và hóa học trên cơ sở "thép không gỉ có khả năng chống ăn mòn" - không phân biệt giữa các loại có hiệu suất ăn mòn thực tế trong các môi trường cụ thể khác nhau theo mức độ lớn. Ba loại phù hợp nhất với các ứng dụng bu lông mắt, mỗi loại đều có cấu hình chống ăn mòn riêng biệt xác định tuổi thọ sử dụng trong các điều kiện tiếp xúc cụ thể và việc chọn sai loại sẽ dẫn đến hỏng rỗ sớm hoặc chi phí không cần thiết.

Lớp 304 (1.4301/18-8)

Loại không gỉ có sẵn rộng rãi và tiết kiệm chi phí nhất, 304 cung cấp khả năng chống ăn mòn trong khí quyển tốt và thích hợp cho môi trường công nghiệp trong nhà, thiết bị chế biến thực phẩm và tiếp xúc với nước ngọt. Hạn chế quan trọng của nó là dễ bị ăn mòn rỗ do clorua gây ra — trong môi trường ven biển với nồng độ phun muối trên 200 mg/m2/ngày, bu lông mắt bằng thép không gỉ 304 phát triển vết rỗ trong vòng 12–18 tháng, điển hình là ở chân ren nơi bề mặt hoàn thiện cứng hơn và lớp thụ động dễ bị phá vỡ hơn. Gốc ren cũng là vị trí chịu ứng suất cao nhất trong dây buộc, có nghĩa là vết rỗ ở đó trực tiếp làm giảm tuổi thọ mỏi chứ không phải là hiệu ứng bề mặt bề ngoài.

Lớp 316 (1.4401/316 Thủy quân lục chiến)

Việc bổ sung 2–3% molypden vào 316 làm tăng nhiệt độ rỗ tới hạn trong môi trường clorua từ khoảng 15°C (đối với 304) lên trên 30°C, và tăng ngưỡng nồng độ clorua tới hạn lên gấp 3–5×. Điều này làm cho 316 trở thành sự lựa chọn thích hợp cho phần cứng hàng hải, giàn khoan thuyền, phụ kiện bến tàu và các ứng dụng kiến ​​trúc ven biển. Nó không tránh khỏi bị rỗ - trong các tình huống có kẽ hở chẳng hạn như khi chốt mắt đi qua khớp nối trên boong và được giữ trên một kim loại khác biệt dưới độ ẩm kéo dài, sự ăn mòn kẽ hở của 316 vẫn là một rủi ro - nhưng khi tiếp xúc với biển trong khí quyển mở, nó cung cấp tuổi thọ sử dụng không cần bảo trì lâu hơn đáng kể so với 304.

Song công 2205 (1.4462)

Thép không gỉ song công cung cấp số tương đương khả năng chống rỗ (PREN) khoảng 35, so với 25 đối với 316 và 18 đối với 304, kết hợp với độ bền kéo 620–780 MPa so với 515–690 MPa đối với 316. Đối với bu lông mắt ở ngoài khơi, nhà máy hóa chất hoặc môi trường công nghiệp có hàm lượng clorua cao, nơi cả khả năng chống ăn mòn và khả năng chịu tải đều bị hạn chế, song công cho phép đường kính dây buộc nhỏ hơn mang cùng một WLL với biên độ an toàn ăn mòn lớn hơn. Sự đánh đổi là chi phí (thường là 1,5–2× giá của 316) và khả năng gia công giảm - gia công song công cứng lại nhanh chóng trong quá trình cắt ren, đòi hỏi dụng cụ sắc bén hơn và tốc độ cắt thấp hơn so với các loại austenit. Công ty TNHH Công nghệ Phần cứng Anzhikou Tô Châu sản xuất bu lông mắt bằng thép không gỉ ở cả ba loại, với chứng nhận vật liệu có thể truy nguyên theo lô gia nhiệt và xác minh thành phần hóa học đầu vào như một phần của quy trình quản lý chất lượng ISO 9001:2015.

Yêu cầu về độ sâu gắn ren và bề mặt tiếp xúc của bu lông mắt trong các ứng dụng kết cấu

Bu lông mắt tạo ra khả năng nâng của nó thông qua mối liên kết ren giữa chuôi của nó và lỗ ren hoặc đai ốc mà nó được lắp vào - và mức độ liên kết đó phụ thuộc hoàn toàn vào độ bền cắt của vật liệu taro và chiều dài của ren tiếp xúc. Bu lông mắt bằng thép không gỉ có định mức WLL hướng trục nặng 500 kg chỉ đạt được định mức đó khi được lắp đặt ở độ sâu tiếp xúc tối thiểu vào kết cấu thép có cấp cường độ thích hợp. Được lắp vào nhôm đúc, đồng mềm hoặc lỗ ren mù có độ sâu không đủ, cùng một bu-lông mắt có thể tước ren đối ứng của nó ở một phần tải định mức - mà không có dấu hiệu bên ngoài nào cho thấy công suất bị giảm.

Khuyến nghị tối thiểu về việc gắn ren cho bu lông mắt được lắp đặt trong các ứng dụng kết cấu phụ thuộc vào cả vật liệu bu lông và độ bền vật liệu taro. Hướng dẫn chung từ các tiêu chuẩn về dây buộc kết cấu như sau:

• Thép taro vào thép (loại cường độ phù hợp): sự tham gia tối thiểu của đường kính bu lông 1,0×; đây là đường cơ sở mà từ đó tất cả các vật liệu khác được ngoại suy trở lên
• Bu lông mắt inox vào kết cấu nhôm: đường kính bu lông tối thiểu 1,5×, được khuyến khích sử dụng với một miếng chèn ren xoắn ốc (Helicoil hoặc tương đương) để ngăn chặn các ren nhôm chạm vào thân không gỉ trong quá trình lắp đặt
• Thành gang hoặc sắt xám: đường kính bu lông tối thiểu 2,0× do độ bền kéo và độ bền cắt của gang thấp; Chế độ gãy giòn của sắt xám có nghĩa là hiện tượng đứt ren xảy ra đột ngột mà không có cảnh báo độ giãn dài trước
• Vào gỗ hoặc gỗ composite: chốt mắts should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Tình trạng bề mặt tiếp xúc ở chân bu lông mắt cũng ảnh hưởng đến sự phân bổ tải trọng. Bu lông mắt vai cần tiếp xúc hoàn toàn giữa mặt bích của nó và bề mặt lắp đặt để truyền thành phần uốn của tải trọng góc. Khoảng cách giữa vai và bề mặt - do lỗ ren không vuông góc, vật cản trên bề mặt hoặc sự gắn ren không đủ - có nghĩa là vai không thể thực hiện chức năng phân phối lại tải và dây buộc hoạt động có cấu trúc giống như một chốt mắt đơn giản bất kể hình dạng vai của nó. Xác minh độ phẳng và độ vuông góc của bề mặt khi lắp đặt là một bước bắt buộc thường bị bỏ qua trong hướng dẫn lắp đặt tại hiện trường.

Lỗi mỏi ở Bu lông mắt bằng thép không gỉ - Tại sao WLL tĩnh không dự đoán được tuổi thọ sử dụng theo chu kỳ

Bu lông mắt được sử dụng trong các ứng dụng nâng động - tời, cần cẩu, điểm neo của máy rung hoặc các hoạt động gắp và đặt lặp đi lặp lại - chịu tải theo chu kỳ tích lũy hư hỏng do mỏi ở mức độ hoàn toàn không liên quan đến WLL tĩnh. Bu lông mắt bằng thép không gỉ chịu tải trọng tĩnh định mức tối đa mà không bị hư hỏng rõ ràng có thể phát triển vết nứt mỏi khi chuyển tiếp từ chân sang mắt trong vòng hàng nghìn chu kỳ tải ở mức tải dưới 50% WLL, tùy thuộc vào hệ số tập trung ứng suất tại hình dạng đó và tỷ lệ ứng suất của chu kỳ tải. Các vết nứt mỏi trong thép không gỉ phát triển mà không có biến dạng dẻo đáng kể và đưa ra ít cảnh báo trực quan trước khi gãy - làm cho mỏi trở thành dạng hư hỏng phổ biến nhất không được phát hiện trong các ứng dụng bu lông mắt theo chu kỳ.

Bán kính chuyển tiếp từ chân đến mắt là biến số hình học cơ bản kiểm soát tuổi thọ mỏi. Bán kính chuyển tiếp nhỏ - phổ biến ở các bu lông mắt trong đó mắt được hàn hoặc chuyển sang chuôi chứ không phải được rèn toàn bộ - hoạt động như một sự tập trung ứng suất khuếch đại ứng suất tuần hoàn cục bộ theo hệ số (Kt) là 2,5–4,0× so với chuyển tiếp rèn có bán kính lớn. Đối với bu lông mắt bằng thép không gỉ 316 có giới hạn độ bền của thanh trơn khoảng 200 MPa, Kt bằng 3,0 làm giảm giới hạn mỏi hiệu quả khi chuyển tiếp xuống khoảng 67 MPa - nghĩa là tải trọng tuần hoàn vượt quá 67 MPa tại mặt cắt chân răng sẽ gây ra hiện tượng mỏi cuối cùng bất kể mối quan hệ của tải trọng với WLL tĩnh.

Một số biện pháp thực tế trực tiếp cải thiện hiệu suất mỏi của bu-lông mắt khi vận hành động:

• Chỉ định bu lông mắt được rèn thay vì chế tạo đối với các ứng dụng theo chu kỳ - rèn tạo ra dòng hạt liên tục từ thân đến mắt và cho phép bán kính chuyển tiếp được tối ưu hóa trong khuôn, trong khi các kết cấu hàn hoặc ép tạo ra các vùng bị ảnh hưởng nhiệt và thay đổi hình học đột ngột là các vị trí bắt đầu mỏi
• Thiết lập khoảng thời gian kiểm tra dựa trên số chu kỳ thay vì theo thời gian theo lịch - một bu lông mắt thực hiện 20 lần nâng mỗi ngày sẽ tích lũy nhiều thiệt hại do mỏi hơn trong một tháng so với cùng một bu lông thực hiện 2 lần nâng mỗi tuần trong một năm; lịch trình kiểm tra theo chu kỳ phản ánh sự tích lũy thiệt hại thực tế
• Áp dụng kiểm tra thẩm thấu bằng hạt từ tính hoặc thuốc nhuộm tại các vùng chuyển tiếp từ thân đến mắt và vùng hết ren - đây là hai vị trí mà các vết nứt do mỏi bắt đầu trong hơn 90% các hư hỏng do mỏi của bu lông mắt được ghi lại và các phương pháp kiểm tra bề mặt có thể phát hiện các vết nứt có độ sâu 0,5 mm trước khi lan truyền đến kích thước tới hạn
• Giảm WLL xuống 25–50% cho các ứng dụng theo chu kỳ liên quan đến hơn 10.000 chu kỳ tải trong suốt tuổi thọ thiết kế - cách tiếp cận thận trọng này làm giảm phạm vi ứng suất tại mặt cắt tới hạn và kéo dài tuổi thọ mỏi một cách không tương xứng, vì tuổi thọ mỏi tăng theo xấp xỉ lập phương của mức giảm phạm vi ứng suất

Đối với những khách hàng yêu cầu bu lông mắt bằng thép không gỉ có sự phù hợp về vật liệu và kích thước được ghi lại cho các ứng dụng tuần hoàn quan trọng về an toàn, Công ty TNHH Công nghệ Phần cứng Anzhikou Tô Châu cung cấp tài liệu truy xuất nguồn gốc đầy đủ từ nguyên liệu thô đến thành phẩm, được hỗ trợ bởi hệ thống chất lượng được chứng nhận ISO 9001:2015 và một loạt thiết bị kiểm tra nội bộ hoàn chỉnh — cho phép khách hàng xuất khẩu trên 40 quốc gia đáp ứng các yêu cầu kiểm tra và truy xuất nguồn gốc theo khung pháp lý của riêng họ mà không cần tìm nguồn chứng nhận bổ sung của bên thứ ba.
