Hình học truyền động Torx và khả năng chống cam-Out - Kỹ thuật đằng sau cấu hình sáu thùy

Hệ thống truyền động Torx (ISO 10664, được gọi nội bộ là hexalobular) được thiết kế đặc biệt để loại bỏ lỗi cam-out gây ra cho các bộ truyền động Phillips và Pozidriv ở mô men xoắn lắp đặt cao. Cam-out xảy ra khi lực dọc trục từ bộ truyền động đẩy mũi khoan ra khỏi hốc khi mô-men xoắn tăng lên - hậu quả của các sườn dốc trong bộ truyền động hình chữ thập chuyển đổi mô-men xoắn thành lực đẩy. Cấu hình hình lục giác thay thế các cạnh góc cạnh bằng các vấu cong liên kết đầu vít với các thành tiếp xúc gần như thẳng đứng, do đó phản lực dưới mô-men xoắn được hướng hướng tâm vào trong thay vì hướng ra ngoài theo trục. Kết quả là một hệ thống truyền động trong đó việc tăng mô-men xoắn sẽ làm tăng độ bám dính hơn là đẩy mũi khoan ra.

Hậu quả thực tiễn đối với vít tự khai thác đầu chảo torx là rất quan trọng: do loại bỏ cam-out nên vít có thể được dẫn động tới mô-men xoắn lắp đặt tối đa mà không bị trượt và làm hỏng phần lõm hoặc bề mặt vật liệu xung quanh. Điều này đặc biệt quan trọng đối với vít tự taro đầu xoay được lắp đặt trên các bề mặt nhìn thấy được hoặc hoàn thiện - trang trí nội thất ô tô, bảng thiết bị, vỏ thiết bị điện tử tiêu dùng - nơi vết trượt bit là mối lo ngại về bảo hành và hình thức. Cấu hình lục giác cũng truyền mô-men xoắn trên diện tích tiếp xúc lớn hơn so với bộ truyền động Phillips có kích thước hốc tương đương, giúp phân bổ ứng suất đồng đều hơn trên các thành hốc và kéo dài tuổi thọ sử dụng của cả hốc vít và đầu vít lên hệ số 5–10× trong môi trường sản xuất chu kỳ cao.

Một ưu điểm ít được thảo luận hơn là khả năng tự định tâm của bit Torx trong phần lõm. Hình dạng thùy cong hướng dẫn người lái căn chỉnh khi ngồi, giảm dung sai sai lệch góc cần thiết của công cụ lắp đặt. Để lắp ráp tự động bằng cách sử dụng tua vít rô-bốt — một kịch bản triển khai phổ biến cho vít tự taro đầu xoay hình xuyến trong sản xuất điện tử và ô tô — việc tự định tâm này giúp giảm thời gian chu kỳ và tỷ lệ hư hỏng ở chỗ lõm so với các bộ truyền động Phillips vốn yêu cầu dung sai căn chỉnh góc chặt chẽ hơn để tránh lái chéo. Công ty TNHH Công nghệ Phần cứng Tô Châu Anzhikou sản xuất hình học lõm Torx sử dụng chày đầu nguội được sản xuất theo dung sai biên dạng thùy ISO 10664, với độ sâu lõm và chiều rộng thùy được xác minh bằng phép đo quang học trước khi đưa vào sản xuất.

Lựa chọn kích thước Torx cho vít tự taro đầu Pan - Tại sao kích thước chữ T và đường kính vít phải khớp chính xác

Mỗi ký hiệu kích thước Torx (T6, T8, T10, T15, T20, T25, T27, T30, v.v.) chỉ định đường kính vòng tròn nội tiếp chính xác cho phần lõm hình lục giác và mỗi kích thước được ghép với phạm vi đường kính vít được đề xuất. Việc sử dụng kích thước Torx quá nhỏ so với đường kính vít sẽ khiến vật liệu thành hốc không đủ giữa chân thùy và chu vi đầu vít — làm giảm độ bền nổ của phần lõm và khiến đầu vít bị tách ra theo hướng xuyên tâm ở các góc lõm dưới tác dụng của mô-men xoắn. Việc sử dụng kích thước Torx quá lớn so với đường kính đầu vít đòi hỏi phải loại bỏ quá nhiều vật liệu khỏi đầu, điều này làm giảm phần cấu trúc của đầu khi uốn và có thể khiến đầu bị gãy ở mô-men xoắn cao trước khi ren đạt đến độ ăn khớp hoàn toàn.

Việc kết hợp tiêu chuẩn giữa kích thước Torx và đường kính vít dành cho vít tự taro đầu xoay tuân theo các quy ước đã được thiết lập trong ngành, những quy ước này đáng để biết rõ ràng hơn là dựa vào các giá trị mặc định trong danh mục:

Đối với vít tự tarô đầu xoay hình torx, hình dạng đầu xoay cung cấp tỷ lệ đường kính đầu trên đường kính thân lớn hơn so với đầu phẳng hoặc hình bầu dục, cho phép sử dụng hốc Torx lớn hơn tương ứng mà không ảnh hưởng đến độ dày thành còn lại giữa phần lõm và chu vi đầu. Đây là một lợi thế về mặt cấu trúc có ý nghĩa: việc chỉ định đầu xoay trên đầu phẳng cho đường kính vít nhất định cho phép kích thước Torx lớn hơn trong một số trường hợp, giúp tăng công suất mô-men xoắn lắp đặt lên 25–40% mà không có bất kỳ thay đổi nào về kích thước ren.

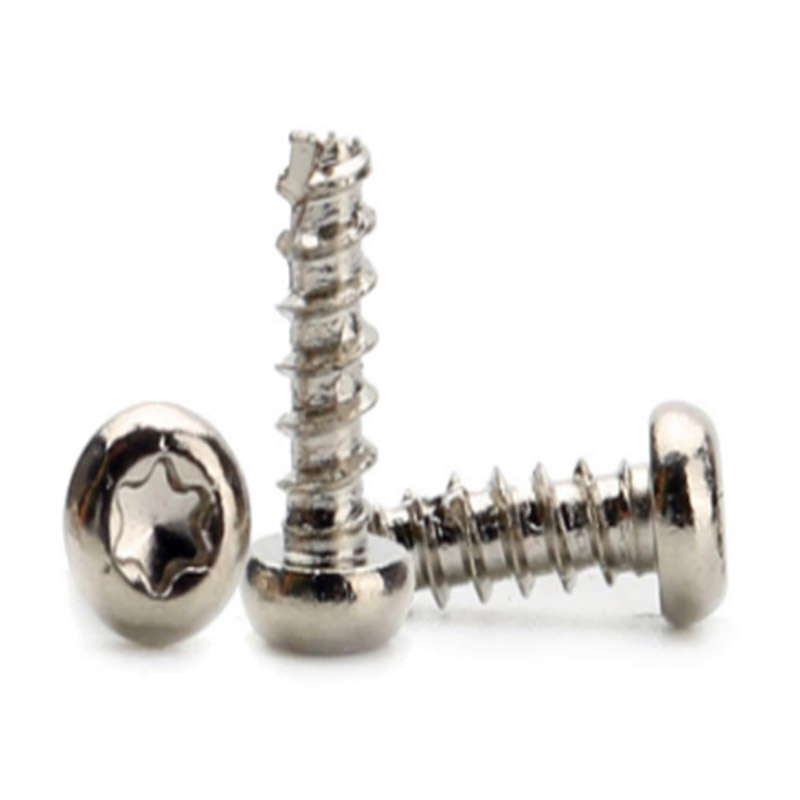

Tối ưu hóa dạng ren cho vít tự khai thác đầu Pan Torx trong nền nhựa nhiệt dẻo

Vít tự khai thác đầu chảo Torx được sử dụng rộng rãi trong vỏ nhựa nhiệt dẻo - ABS, polycarbonate, polypropylen và nylon chứa đầy thủy tinh là những chất nền phổ biến nhất - trong đó vít tạo thành ren riêng trong quá trình lắp đặt thay vì gắn vào một sợi cắt sẵn. Hình dạng dạng ren của vít tự taro xác định lượng mô-men xoắn cần thiết để tạo thành ren (mô-men truyền động), tải trọng dọc trục mà ren tạo hình có thể mang trước khi tuốt (mô-men xoắn dải) và tỷ lệ giữa hai giá trị này là bao nhiêu. Khoảng cách lớn giữa mô-men truyền động và mô-men xoắn dải là mục tiêu thiết kế chính: nó cho phép vít được lắp đặt hoàn toàn mà không cần người vận hành vô tình tước sợi đã định hình trước ghế ngồi đầu.

Vít tự khai thác tạo ren (trái ngược với cắt ren) dùng cho nhựa sử dụng mặt cắt ren ba thùy hoặc không đối xứng tiếp xúc với thành lỗ thí điểm ở ba điểm trở lên thay vì liên tục quanh chu vi. Điều này làm giảm mô-men xoắn tạo hình bằng cách giảm diện tích tiếp xúc trong quá trình tạo ren trong khi đạt được độ bền kéo tương đương hoặc tốt hơn so với dạng ren tiếp xúc hoàn toàn - vì nhựa bị dịch chuyển phục hồi đàn hồi giữa các thùy tiếp xúc và bám chặt vào sườn ren dưới tải trọng trục. Đối với nhựa nhiệt dẻo có khả năng phục hồi đàn hồi cao (hỗn hợp polypropylen, TPE), tay cầm đàn hồi này có thể đóng góp tới 30% tổng lực cản kéo ra, khiến nó trở thành một tác động đáng kể và phù hợp với thiết kế chứ không phải là hiện tượng phụ.

Việc lựa chọn đường kính lỗ thí điểm là tham số đơn lẻ quan trọng nhất trong việc lắp vít tự taro vào nhựa và hậu quả của sai số là không đối xứng. Một lỗ thí điểm quá khổ làm giảm mô-men xoắn tạo hình ở mức chấp nhận được nhưng làm giảm đáng kể mô-men xoắn dải - các sườn ren tiếp xúc với ít vật liệu hơn và xảy ra hiện tượng kéo ra ở mức tải thấp hơn. Lỗ thí điểm có kích thước nhỏ làm tăng cả mô-men xoắn tạo hình và dải, nhưng mô-men xoắn tạo hình quá mức sẽ tạo ra nhiệt thông qua biến dạng dẻo, làm tan chảy vùng lân cận của ren và tạo ra vùng ảnh hưởng nhiệt yếu và nứt dưới rung động khi sử dụng. Đường kính lỗ thí điểm chính xác cho các ứng dụng tự taro nhựa nhiệt dẻo thường bằng 85–92% đường kính ren ngoài của vít, với giá trị cụ thể tùy thuộc vào mô đun và độ dày thành của nhựa. Đối với các vật liệu chứa đầy thủy tinh (ví dụ: 30% GF nylon), nồng độ chất độn làm giảm khả năng phục hồi đàn hồi và yêu cầu phi công lớn hơn một chút - thường là 90–95% - để tránh làm nứt phần trùm trong quá trình lắp đặt.

Đội ngũ kỹ thuật và kỹ thuật của Anzhikou thường xuyên cung cấp các đề xuất về đường kính lỗ thí điểm cho khách hàng chỉ định vít tự khai thác đầu chảo torx cho các thiết kế vỏ nhựa mới, dựa trên hơn 20 năm kinh nghiệm ứng dụng dây buộc trong các lĩnh vực điện tử, ô tô và sản phẩm tiêu dùng để giảm số lần lặp lại thiết kế cần thiết trước khi thiết lập quy trình lắp ráp ổn định trong sản xuất.

Dung sai độ sâu lõm Torx và ảnh hưởng của nó đến sự tham gia của bit trình điều khiển trong lắp ráp sản xuất

Độ sâu lõm là tham số chiều ít được thảo luận nhất của Vít Torx trong thông số kỹ thuật mua sắm, tuy nhiên, nó trực tiếp kiểm soát lượng bit điều khiển được tham gia trong quá trình lắp đặt và do đó có thể truyền bao nhiêu mô-men xoắn trước khi bit loại bỏ phần lõm hoặc rút ra dưới lực phản ứng dọc trục. ISO 10664 chỉ định độ sâu lõm tối thiểu cho từng kích thước Torx, nhưng không đặt mức tối đa - để giới hạn trên tùy theo quyết định của nhà sản xuất. Trong thực tế, sự thay đổi độ sâu hốc trong một lô sản xuất có thể lớn tới 0,15–0,25 mm đối với vít đầu nguội nếu độ mòn khuôn không được giám sát tích cực và sự thay đổi này có những hậu quả có thể đo lường được trong quá trình lắp ráp tự động.

Trong các hệ thống tuốc nơ vít bằng khí nén hoặc điện có chức năng ngắt mô-men xoắn, độ sâu tiếp xúc của mũi vặn vít sẽ ảnh hưởng đến độ chính xác của việc đọc mô-men xoắn. Phần lõm nông hơn so với quy định làm cho mũi khoan nằm cao hơn so với bề mặt đầu vít, làm thay đổi cánh tay đòn hiệu dụng tại các điểm tiếp xúc vấu và làm cho cảm biến mô-men xoắn đăng ký giá trị thấp hơn mô-men xoắn ren thực tế — có nghĩa là vít có thể bị thiếu mô-men xoắn ngay cả khi dụng cụ cho biết đã hoàn thành. Điều này đặc biệt có vấn đề trong các quy trình lắp ráp quan trọng về an toàn (vỏ túi khí ô tô, vỏ thiết bị y tế, đầu nối kết cấu) trong đó việc truy xuất nguồn gốc mô-men xoắn là một yêu cầu quy định và các ốc vít không được mô-men xoắn tạo thành sự không phù hợp.

Sự tương tác giữa độ sâu hốc và độ mòn của mũi khoan sẽ tạo ra hiệu ứng này theo thời gian. Một mũi khoan bị mòn với chiều cao vấu giảm cần có phần lõm sâu hơn để đạt được chiều dài tiếp xúc ăn khớp tương tự như một mũi khoan mới trong phần lõm có độ sâu danh nghĩa. Các dây chuyền sản xuất không thiết lập khoảng thời gian thay thế mũi khoan dựa trên chiều dài tiếp xúc đo được — thay vì số chu kỳ tùy ý — sẽ bị lệch mô-men xoắn lắp đặt hiệu quả khi mũi khoan mòn mà không có bất kỳ thay đổi nào về chỉ số đầu ra mô-men xoắn của dụng cụ. Việc thiết lập độ sâu lõm tối thiểu có thể chấp nhận được trong các thông số kỹ thuật kiểm tra sắp tới, thay vì chấp nhận mức tối thiểu ISO là đủ, sẽ cung cấp biên độ cần thiết để điều chỉnh độ mòn bit thông thường trong một ca sản xuất.

Công ty TNHH Công nghệ Phần cứng Tô Châu Anzhikou giám sát độ sâu của phần lõm Torx như một điểm đo trong quá trình được lên lịch bằng cách sử dụng bộ so sánh quang học trên các dây chuyền sản xuất đầu nguội của mình - một phần của quy trình chất lượng có cấu trúc theo chứng nhận ISO 9001:2015 hỗ trợ tính nhất quán về kích thước mà khách hàng yêu cầu tại 40 thị trường xuất khẩu nơi các tiêu chuẩn chất lượng quy trình lắp ráp yêu cầu sự phù hợp về kích thước của dây buộc được ghi lại thay vì chỉ dựa vào kiểm tra mô-men xoắn của sản phẩm cuối cùng.
