Bộ vít & Vít Grub: Hướng dẫn kiến thức chuyên môn về ngành

Tại sao ốc vít Grub bị tuột ra — và cách ngăn chặn điều đó

Một trong những lỗi trường phổ biến nhất với vít bộ ổ cắm là ổ cắm hình lục giác bị tuột ra, trong đó phím Allen không còn cắn nữa và vít không thể lái hoặc tháo ra được. Điều này hiếm khi xảy ra do vít bị lỗi - hầu như luôn có ba nguyên nhân có thể phòng ngừa được: sử dụng sai kích thước phím, tác dụng mô-men xoắn lên phím lục giác bị mòn hoặc kích thước nhỏ hoặc lắp vít bằng dụng cụ không thẳng hàng làm tròn các góc ổ cắm ngay từ lượt đầu tiên. Hex nội bộ trong một vít sâu được tạo hình chính xác và ngay cả sự không khớp giữa phím và ổ cắm 0,1 mm cũng làm tăng đáng kể lực tiếp xúc trên mỗi góc, đẩy nhanh tốc độ mài mòn.

Loại vật liệu của vít cũng đóng một vai trò trực tiếp. Vít định vị không gỉ cấp 45H có ổ cắm mềm hơn so với các phiên bản thép hợp kim cấp 14.9 được gia công từ thép 40Cr hoặc SCM435. Khi các ứng dụng mô-men xoắn cao yêu cầu thép không gỉ để chống ăn mòn, việc chuyển sang vít định vị ổ cắm dẫn động TORX hoặc ổ trục dẫn động trục thay vì lục giác tiêu chuẩn là nâng cấp thiết thực nhất — các ổ trục dẫn động trục xoay phân phối mô-men xoắn qua nhiều điểm tiếp xúc hơn và giảm nguy cơ bong tróc hơn 30% so với ổ cắm lục giác ở kích thước vít tương đương. Tại Tô Châu Anzhikou, các cấu hình truyền động không chuẩn bao gồm ổ cắm spline, ba thùy và lục giác kép có sẵn trên các vít grub tùy chỉnh có đường kính tối đa M2.

Chọn kiểu điểm vít Grub phù hợp cho ứng dụng của bạn

Hình dạng điểm của vít định vị không mang tính thẩm mỹ - nó xác định tải trọng được truyền như thế nào, trục giao tiếp có được đánh dấu vĩnh viễn hay không và liệu vít có bị lỏng khi rung hay không. Chọn sai loại điểm là nguyên nhân thường xuyên gây ra hiện tượng lỏng sớm, hư hỏng trục và lệch vị trí trong các bộ phận lắp ráp chính xác. Năm kiểu điểm được sử dụng rộng rãi nhất, mỗi kiểu đều phục vụ một mục đích cơ học riêng biệt:

Trong thực tế, điểm cốc chiếm hơn 70% bộ vít được sử dụng trên toàn cầu vì nó mang lại lực cắn mạnh mà không cần khoan trước vết lõm trên trục. Tuy nhiên, đối với các thiết bị quang học, bộ truyền động chính xác hoặc bất kỳ cụm lắp ráp nào cần tháo và định vị lại trục, điểm phẳng là lựa chọn chính xác — nó phân phối tải trọng kẹp trên một khu vực rộng hơn và không để lại dấu vết cố định. Vít grub điểm chó đặc biệt hữu ích trong việc lập chỉ mục đồ gá và cơ cấu quay số, trong đó mũi hình trụ mở rộng gắn vào một lỗ khoan chéo trên trục để loại bỏ hoàn toàn hiện tượng quay.

Thông số mô-men xoắn và nguy cơ tiềm ẩn khi siết quá chặt vít Grub

Hầu hết các kỹ sư áp dụng mô-men xoắn siết chặt theo bản năng để đặt vít - vặn chắc chắn cho đến khi cảm thấy vừa khít. Cách tiếp cận này có vấn đề vì vít grub, không giống như bu lông xuyên suốt, không có mặt bích đầu bu lông để báo hiệu tải kẹp thông qua phản hồi xúc giác. Việc siết quá chặt vít định vị có đường kính nhỏ là cực kỳ dễ dàng và có hai hậu quả phá hủy: tuột ren ở lỗ ren (đặc biệt là ở vỏ nhôm) và biến dạng ổ cắm lục giác bên trong ngăn cản việc tháo ra trong tương lai.

Mômen tựa được khuyến nghị dành cho vít bộ ổ cắm tiêu chuẩn bằng thép hợp kim (Cấp 14.9) như sau và phải được coi là giới hạn trên thay vì mục tiêu:

• M2 (phím lục giác 0,9mm): 0,1 – 0,15 N·m
• M2.5 (phím lục giác 1.3mm): 0,2 – 0,3 N·m
• M3 (phím lục giác 1,5mm): 0,4 – 0,6 N·m
• M4 (phím lục giác 2.0mm): 1,0 – 1,5 N·m
• M5 (phím lục giác 2,5mm): 2,0 – 3,0 N·m
• M6 (phím lục giác 3.0mm): 4,0 – 5,5 N·m
• M8 (phím lục giác 4.0mm): 9,0 – 12,0 N·m

Khi vật liệu chủ là hợp kim nhôm (ví dụ: 6061-T6), hãy giảm các giá trị mô-men xoắn ở trên xuống khoảng 40% để tránh bị tuột chỉ. Đối với các ứng dụng trong môi trường dễ bị rung - động cơ, hộp số, máy bơm - bôi một lượng nhỏ hợp chất khóa ren có độ bền trung bình (tương đương với Loctite 243) vào ren trước khi lắp đặt sẽ đáng tin cậy hơn so với việc chỉ dựa vào mô-men xoắn. Điều này giúp loại bỏ sự cần thiết của lực kẹp quá mức trong khi vẫn duy trì mô-men xoắn chống lại sự tự nới lỏng dưới tải trọng theo chu kỳ.

Lựa chọn vật liệu ngoài thép không gỉ: Khi nào nên sử dụng vít thép hợp kim, đồng thau hoặc titan

Giả định mặc định cho vít định vị chống ăn mòn là thép không gỉ - thường là A2 (304) hoặc A4 (316). Mặc dù điều này phù hợp với hầu hết các môi trường, nhưng nó không phải lúc nào cũng là lựa chọn tối ưu và việc chọn sai vật liệu sẽ dẫn đến các vấn đề chỉ trở nên rõ ràng sau khi lắp đặt. Hiểu được sự cân bằng giữa các vật liệu sẵn có là điều cần thiết cho các ứng dụng chính xác và đặc biệt.

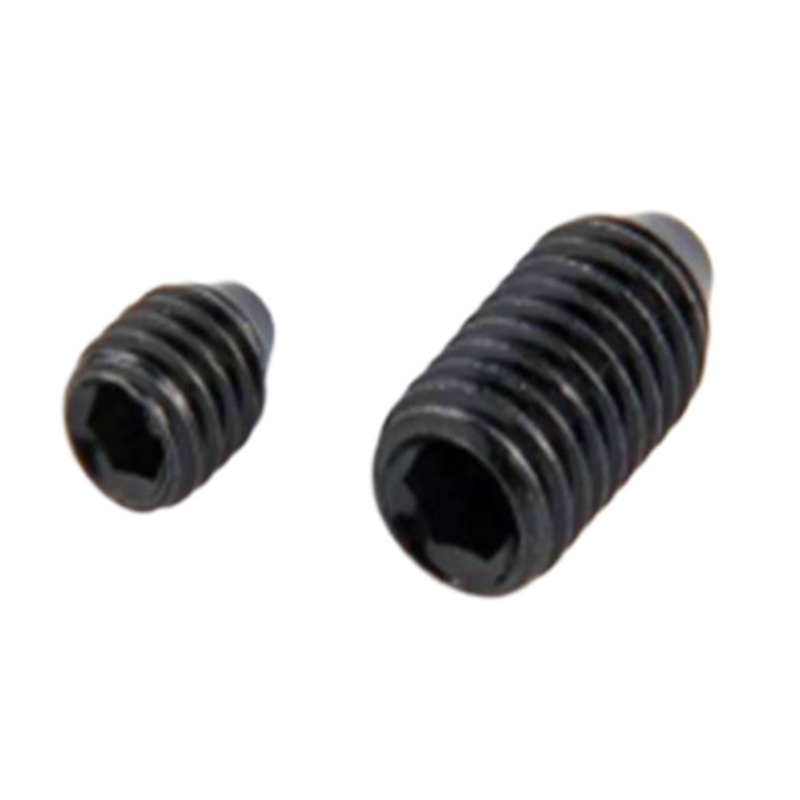

Thép hợp kim (Cấp 12,9 / 14,9)

Vít bộ bằng thép hợp kim phủ oxit đen hoặc kẽm-phốt phát mang lại độ cứng và độ bền ổ cắm bên trong cao nhất so với bất kỳ tùy chọn tiêu chuẩn nào. Lõi được xử lý nhiệt (thường là thép SCM435 hoặc 40Cr) chống biến dạng ổ cắm dưới mô-men xoắn cao, khiến đây trở thành lựa chọn chính xác cho các ứng dụng lực kẹp cao trên trục cứng. Chúng không thích hợp với môi trường ẩm ướt hoặc có tính ăn mòn hóa học nếu không có lớp bảo vệ bề mặt bổ sung.

Vít đồng thau

Vít bằng đồng thau không có từ tính, không phát ra tia lửa và dẫn điện - những đặc tính khiến chúng không thể thiếu trong các thiết bị điện tử, môi trường dễ cháy nổ và các dụng cụ chính xác nơi phần cứng bằng sắt có thể gây nhiễu. Đầu bằng đồng mềm hơn cũng ngăn ngừa việc ghi bàn trên trục bằng thép không gỉ hoặc crom được đánh bóng. Độ cứng thấp hơn có nghĩa là không bao giờ nên sử dụng vít định vị bằng đồng thau trong vai trò kẹp mô-men xoắn cao, nhưng đối với vít điều chỉnh, tiếp điểm nối đất và định vị cảm biến trong thiết bị y tế hoặc phòng thí nghiệm, đồng thau thường là lựa chọn thích hợp duy nhất.

Vít đặt titan

Vít titan cấp 5 (Ti-6Al-4V) được chỉ định trong các ứng dụng hàng không vũ trụ, xe đạp cao cấp và thiết bị y tế trong đó việc giảm trọng lượng là rất quan trọng và cần có khả năng chống ăn mòn trong dịch cơ thể hoặc môi trường khắc nghiệt. Với trọng lượng chỉ bằng khoảng 56% trọng lượng của thép không gỉ tương đương, vít định vị bằng titan giúp tiết kiệm đáng kể khối lượng trong các cụm lắp ráp sử dụng hàng chục ốc vít. Vết lõm - xu hướng hàn nguội của titan khi tiếp xúc trượt - phải được quản lý bằng cách bôi hợp chất chống kẹt vào ren trước khi lắp đặt.

Độ dài gắn ren: Thông số bị bỏ qua nhiều nhất trong thiết kế vít định vị

Không giống như bu-lông tiêu chuẩn, nơi có thể xác nhận độ bám ren bằng cách trực quan bằng cách đếm số ren lộ ra, vít định vị nằm chìm hoàn toàn trong một lỗ taro mù — khiến không thể xác minh độ sâu ăn khớp bằng mắt sau khi lắp đặt. Sự ăn khớp ren không đủ là một trong những nguyên nhân hàng đầu gây ra lỗi kéo vít định vị dưới tải trọng dọc trục và hầu như luôn là lỗi thiết kế chứ không phải lỗi sản xuất.

Chiều dài tiếp xúc ren tối thiểu cần thiết để phát triển toàn bộ độ bền kéo của vít phụ thuộc vào độ cứng tương đối của vít và vật liệu taro. Các hướng dẫn sau đây áp dụng cho vít bộ ổ cắm tiêu chuẩn:

• Vít thép hợp kim trong vỏ thép: Tương tác tối thiểu = 1,0× đường kính danh nghĩa vít (ví dụ: M6 cần tham gia ren ít nhất 6 mm).
• Vít thép hợp kim trong vỏ nhôm: Tương tác tối thiểu = 1,5–2,0× đường kính danh nghĩa vít để bù cho độ bền kéo thấp hơn của ren nhôm.
• Vít thép không gỉ trong vỏ nhựa: Tương tác tối thiểu = 3,0× đường kính danh nghĩa vít; nên sử dụng các hạt dao xoắn ốc (ví dụ: Helicoil).
• Trong môi trường rung động: Thêm 25–50% vào các giá trị tối thiểu ở trên làm mức an toàn chống lại sự nới lỏng dần dần.

Khi độ dày thành vỏ không cho phép độ sâu tiếp xúc thích hợp, giải pháp là tăng đường kính vít hoặc chuyển sang vít có rãnh dài hơn và sử dụng thiết kế trùm có ren xuyên suốt. Vít bộ ổ cắm có chiều dài tùy chỉnh — bao gồm cả chiều dài không tiêu chuẩn không có trong kho danh mục — có thể được sản xuất theo thông số kỹ thuật chính xác, đây là yêu cầu chung đối với các nhà thiết kế cơ chế chính xác làm việc với vỏ nhỏ gọn.

Giải pháp chống nới lỏng dành riêng cho vít Grub trong các cụm lắp ráp quay

Vít bộ tiêu chuẩn được sử dụng để cố định ròng rọc, bánh răng, cam và vòng đệm vào trục quay là một trong những ốc vít dễ bị rung nhất trong bất kỳ máy nào. Không giống như các ốc vít có mặt bích được hưởng lợi từ ma sát dưới đầu bu lông, ốc vít hoàn toàn dựa vào ma sát ren và sự ăn khớp giữa các điểm với trục để chống lại sự lỏng lẻo. Trong các cụm lắp ráp quay liên tục - đặc biệt là các cụm có đảo hướng, chu kỳ khởi động-dừng hoặc tải không cân bằng - điều này thường không đủ nếu không có các biện pháp bổ sung.

Các chiến lược chống nới lỏng hiệu quả nhất cho vít định vị trong các ứng dụng quay, được xếp hạng từ đơn giản nhất đến chắc chắn nhất là:

• Xếp chồng vít kép: Lắp hai vít định vị có cùng kích thước vào cùng một lỗ ren, với vít bên trong được đặt ở mô-men xoắn thích hợp và vít bên ngoài được siết chặt vào nó. Tải trước nén giữa hai vít làm tăng đáng kể khả năng tự nới lỏng mà không cần bất kỳ thành phần bổ sung nào.
• Bộ vít kép bù đắp: Sử dụng hai lỗ có ren ở góc 90° hoặc 120° xung quanh chu vi của trục. Điều này phân phối tải trọng kẹp đồng đều hơn xung quanh trục và ngăn chặn trục bị lệch hoặc dịch chuyển dọc trục dưới tải trọng lệch tâm.
• Bộ vít có miếng vá nylon: Chúng có một miếng vá nylon dán sẵn trên các cạnh ren biến dạng thành sợi giao phối khi lắp đặt, tạo ra một khóa cơ học không chỉ phụ thuộc vào ma sát. Hiệu quả cho các ứng dụng cấm khóa ren chất lỏng.
• Các vết lõm trục được khoan trước: Để lắp đặt cố định, một vết lõm hình nón nhỏ được khoan vào trục tại điểm tiếp xúc vít cố định — khớp với vít định vị điểm côn — tạo ra khóa liên động cơ học dương có khả năng chống lại cả chuyển động quay và chuyển động dọc trục ngay cả khi có rung động nghiêm trọng.

Vít định vị có miếng vá nylon và vít có đầu hoàn toàn bằng nylon là các mặt hàng tùy chỉnh yêu cầu dụng cụ sản xuất cụ thể. Khả năng sản xuất của Tô Châu Anzhikou bao gồm bộ vít chèn nylon với phạm vi phủ vá được tối ưu hóa cho chu trình lắp đặt sử dụng một lần hoặc đa dụng, được sản xuất theo kích thước, độ dài và hình dạng điểm do khách hàng chỉ định.
