Vít cố định bảng điều khiển là một loại ốc vít được thiết kế đặc biệt để gắn vĩnh viễn vào bảng, vỏ hoặc vỏ ngay cả khi được tháo hoàn toàn khỏi ren giao phối. Không giống như các vít tiêu chuẩn có thể được tháo ra hoàn toàn và dễ dàng bị mất, các vít cố định trên bảng điều khiển được giữ lại một cách cơ học bên trong đai ốc, vòng đệm hoặc vỏ được thiết kế đặc biệt để giữ vít cố định trong suốt thời gian sử dụng của sản phẩm. Thiết kế được giữ lại này đạt được thông qua vai, vòng giữ hoặc vòng đệm trên thân vít để ngăn vít đi hoàn toàn qua bộ phận giữ của nó.
Nguyên lý làm việc cơ bản rất đơn giản: vít được lắp vào một bộ phận giữ được ép, móc hoặc cố định vào vật liệu tấm. Khi vít được xoay để nhả ra, nó chỉ lùi ra cho đến khi tính năng giữ lại bắt vào bộ phận giữ — giữ vít cố định. Khi cần gắn lại, vít chỉ cần được dẫn về phía trước một lần nữa vào ren đối tiếp mà không cần phải xử lý dây buộc lỏng. Cơ chế này tăng tốc đáng kể quy trình lắp ráp và bảo trì, đặc biệt là trong không gian hạn chế hoặc hướng lắp đặt thẳng đứng, nơi mà vít bị rơi là mối nguy hiểm nghiêm trọng khi vận hành.
các vít bảng điều khiển cố định Danh mục này bao gồm một số thiết kế riêng biệt, mỗi thiết kế phù hợp với độ dày tấm khác nhau, yêu cầu tải trọng và phương pháp lắp đặt. Chọn sai loại có thể dẫn đến khả năng giữ kém, hư hỏng bảng điều khiển hoặc lực kẹp không đủ, vì vậy việc hiểu rõ sự khác biệt giữa các loại là điều cần thiết đối với các kỹ sư cũng như các chuyên gia mua sắm.
Vít bảng cố định kiểu móc cài sử dụng đai ốc hoặc chốt chặn riêng biệt được ép vào lỗ đục lỗ trên bảng bằng dụng cụ ép. Thân có khía hoặc răng cưa của đai ốc móc sắt sẽ dịch chuyển vật liệu tấm trong quá trình lắp đặt, tạo ra một chỗ neo cố định, phẳng và chịu mô-men xoắn. Sau đó, vít sẽ được lắp qua đai ốc móc và được giữ bằng vai hoặc vòng đệm. Đây là loại phổ biến nhất trong vỏ kim loại tấm và có sẵn ở cả tiêu chuẩn ren hệ mét và ren thống nhất trên nhiều kích cỡ ren từ M2 đến M8 trở lên.
Các biến thể lò xo kết hợp lò xo nén giữa đầu vít và vòng đệm giữ. Khi vít được tháo ra, lò xo sẽ đẩy đầu vít ra ngoài, làm cho có thể nhìn thấy rõ ràng rằng dây buộc đang mở. Khi được dẫn động đóng lại, lò xo sẽ nén và duy trì áp suất dương, giúp ngăn chặn sự lỏng lẻo khi bị rung. Chúng đặc biệt phổ biến trong các thiết bị hàng không vũ trụ, điện tử quốc phòng và viễn thông, nơi các bảng truy cập phải được mở và đóng liên tục trong quá trình bảo trì hiện trường.
Đối với các tấm dày hơn hoặc các ứng dụng mà việc kẹp chặt là không khả thi, các bộ giữ bằng mối hàn hoặc ép vào cung cấp các phương pháp lắp đặt thay thế. Các loại hàn trong là hàn điện trở hoặc hàn đinh trực tiếp vào bề mặt tấm, tạo ra điểm giữ cực kỳ chắc chắn phù hợp với các thùng loa công nghiệp nặng. Các loại ép vào dựa vào sự can thiệp vào lỗ khoan trước, khiến chúng phù hợp với các tấm nhựa và vật liệu composite nơi việc kẹp chặt sẽ làm nứt lớp nền.
Vít bảng cố định xoay một phần tư vào và tháo ra chỉ bằng một góc xoay 90 độ. Chúng sử dụng cơ cấu cam hoặc lưỡi lê thay vì ren thông thường, khiến chúng hoạt động cực kỳ nhanh — một phần tư vòng xoay sẽ khóa hoặc mở khóa bảng điều khiển. Loại này được sử dụng rộng rãi trong thiết bị máy chủ gắn trên giá, tủ điều khiển công nghiệp và bảng truy cập ô tô, nơi yêu cầu thiết kế là hoạt động truy cập nhanh hoặc không cần dụng cụ.
Vít bảng cố định được sản xuất bằng nhiều loại vật liệu để phù hợp với các nhu cầu cơ học và môi trường khác nhau. Việc chọn kết hợp vật liệu chính xác cho cả vít và bộ giữ vít cũng quan trọng như việc chọn đúng kích cỡ ren và kiểu đầu.
| Chất liệu | Kết thúc điển hình | Ứng dụng tốt nhất |
| Thép cacbon | Mạ kẽm, oxit đen | Sử dụng công nghiệp trong nhà nói chung |
| Thép không gỉ 303/316 | thụ động | Hàng hải, chế biến thực phẩm, thùng ngoài trời |
| Nhôm | anod hóa | Hàng không vũ trụ, vỏ nhẹ |
| Đồng thau | Mạ niken hoặc tự nhiên | Điện tử, linh kiện nhạy cảm với EMI |
| Ni-lông / Nhựa | tự nhiên | Môi trường hóa chất không dẫn điện, ăn mòn |
Đối với vỏ thiết bị điện tử nói riêng, sự kết hợp giữa vít thép không gỉ với đai ốc móc bằng đồng là sự kết hợp phổ biến giúp cân bằng khả năng chống ăn mòn, độ bền của ren và độ dẫn điện. Trong môi trường ven biển hoặc ngoài khơi, thép không gỉ 316 được ưa chuộng hơn 303 do hàm lượng molypden cao hơn và khả năng chống ăn mòn rỗ do clorua gây ra vượt trội.
các drive style of a captive panel screw determines what tool is required for installation and disengagement, which in turn affects how quickly technicians can access a panel and whether tool-free operation is possible. Manufacturers offer captive panel screws in nearly every standard drive configuration, and the correct choice depends heavily on the operational environment and required security level.
Thông số kỹ thuật chính xác yêu cầu nắm bắt ít nhất sáu tham số chính. Thiếu bất kỳ một trong những điều này có thể dẫn đến việc đặt hàng dây buộc đúng về kích thước nhưng lại sai về mặt chức năng cho ứng dụng. Các kỹ sư làm việc từ bản vẽ thiết kế phải luôn xác minh các thông số này dựa trên cả đặc tính vật liệu tấm và thông số ren của bộ phận ghép nối trước khi hoàn tất đơn đặt hàng.
Ngay cả vít bảng cố định chất lượng cao nhất cũng sẽ hoạt động kém nếu lắp đặt không đúng cách. Việc lắp đặt bộ phận giữ lại - cho dù là đai ốc kẹp, đai ốc hàn hoặc vật liệu chèn ép - là bước thường gây ra các khuyết tật nhất. Đối với các bộ phận giữ loại móc sắt, đường kính lỗ trên bảng phải được giữ ở mức dung sai do nhà sản xuất chỉ định, thường trong khoảng ± 0,05 mm. Một lỗ quá lớn sẽ dẫn đến móc cài lỏng lẻo với lực kéo và mô-men xoắn không đủ, trong khi một lỗ có kích thước nhỏ hơn có thể làm nứt các tấm mỏng hoặc khiến bộ phận giữ nằm nhô ra trên bề mặt.
các press force used to install clinch retainers should be set using the manufacturer's recommended force range and verified with a calibrated press. Over-pressing can deform the panel material around the clinch zone, distorting flatness and causing misalignment with mating components. Under-pressing leaves the retainer insufficiently anchored. For high-volume production lines, statistical process control on clinch installation force is a worthwhile investment that prevents field failures caused by installation variation.
Sau khi lắp đặt bộ phận giữ, vít phải được lắp vào và kiểm tra khả năng di chuyển trơn tru - vít phải di chuyển vào và ra tự do mà không bị ràng buộc nhưng phải được dừng chắc chắn ở cả vị trí được gài hoàn toàn và rút lại hoàn toàn. Bất kỳ độ nhám, độ hở quá mức hoặc không dừng lại sạch sẽ ở vị trí rút lại đều cho thấy có vấn đề với vít hoặc bộ phận giữ cần được kiểm tra trước khi cụm lắp ráp rời khỏi sàn sản xuất.
Vít cố định bảng điều khiển xuất hiện trong rất nhiều ngành công nghiệp vì các vấn đề cốt lõi mà chúng giải quyết được — mất ốc vít, truy cập bảng điều khiển chậm và lỗi lắp ráp — là phổ biến. Trong viễn thông, chúng được sử dụng trên các bảng truy cập của thiết bị trạm cơ sở và bộ chuyển mạch trung tâm dữ liệu, nơi các kỹ thuật viên phải mở và đóng bảng nhanh chóng trong quá trình bảo trì mạng mà không có nguy cơ phần cứng lỏng lẻo rơi vào thiết bị trực tiếp lân cận. Trong sản xuất ô tô, ốc vít cố định được chỉ định cho nắp đậy phía dưới mui xe, tấm trang trí nội thất và vỏ pin trong xe điện, trong đó khả năng bảo trì trong suốt vòng đời của xe là yêu cầu theo quy định và sự hài lòng của khách hàng.
Các nhà sản xuất thiết bị y tế phụ thuộc rất nhiều vào vít cố định của bảng điều khiển dành cho vỏ thiết bị cần được làm sạch và khử trùng thường xuyên. Vít được giữ lại giúp loại bỏ nguy cơ dây buộc lỏng làm nhiễm bẩn khu vực vô trùng. Các nhà thầu quốc phòng và hàng không vũ trụ chỉ định vít bảng điều khiển cố định cho hệ thống điện tử hàng không, thiết bị hỗ trợ mặt đất và tấm giáp xe, nơi mà môi trường khắc nghiệt và độ tin cậy quan trọng đòi hỏi sự chắc chắn tuyệt đối rằng kỹ thuật viên bảo trì không thể vô tình để lại dây buộc bên trong thiết bị nhạy cảm. Trong tất cả các ngành này, việc đầu tư vào vít cố định bảng điều khiển mang lại lợi ích nhờ giảm thời gian lắp ráp, giảm yêu cầu bảo hành và cải thiện khả năng sử dụng trong suốt vòng đời hoàn chỉnh của sản phẩm.
CHI TIẾT LIÊN HỆ
Address:KHÔNG. 248-2 Đường Changhongbei, Thị trấn Luzhi, Quận Wu zhong, Thành phố Tô Châu, Tỉnh Giang Tô, Trung Quốc.
TEL:+86-13913588597
NHÀ DI ĐỘNG
.jpg "Đinh tán kim cương pha lê thời trang đầy màu sắc cho hàng may mặc")

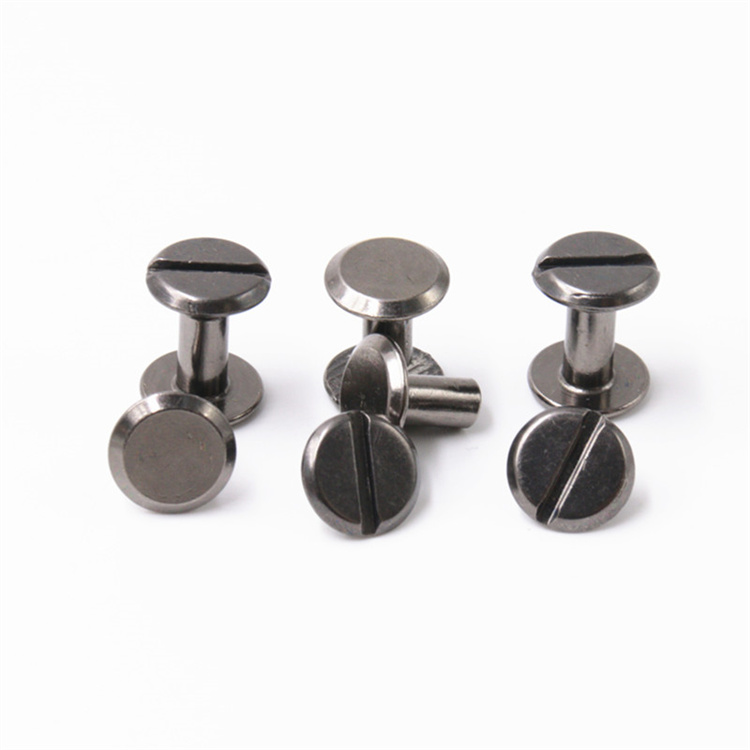

.jpg "Súng kim loại m4 đầu phẳng có rãnh thép carbon Chicago vít cho meau")

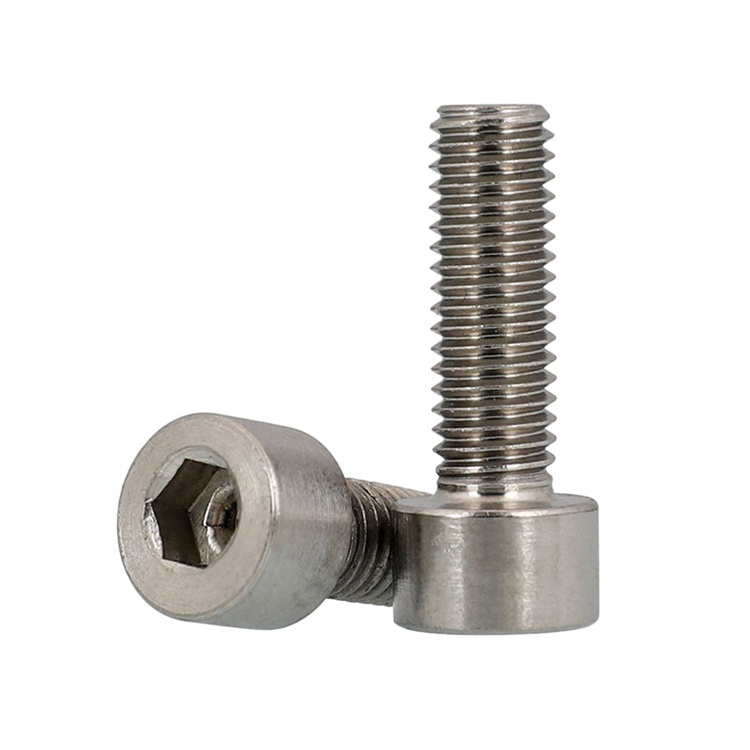

.jpg "Bu lông titan m3 ổ cắm lục giác màu tùy chỉnh cho xe đạp")
